113798 AL-KO HW 3600
AL-KO HW 3600
RRP: 79 900 Ft
73 900 Ft

AL-KO HW 3600

113798 AL-KO HW 3600
113798 AL-KO HW 3600
113798 AL-KO HW 3600
113798 AL-KO HW 3600
113798 AL-KO HW 3600
113798 AL-KO HW 3600
Hasznos tudnivalók a házivízellátók kiválasztásával kapcsolatban

A szivattyúkat működési módjuk szerint két nagy csoportba sorolhatjuk. Ezek: a merülő szivattyúk és a felszíni, vagy más néven kerti szivattyúk.

Ha arra van szükség, hogy a szivattyú a vízfelhasználásnak megfelelően kapcsoljon be és ki, házi vízellátóra vagy automata szivattyúra van szükség.

A házi vízellátó tulajdonképpen egy automatizált működésű kerti szivattyú. Házivízellátó A házi vízellátó egy gumizsákkal elválasztott víz- és levegőterű tartalékvíz tárolóval és nyomáskapcsolóval kiegészített felszíni szivattyú. A csap elzárásakor a szivattyú tovább dolgozik, és feltölti a nyomócsővel azonos víztérben lévő tartályt, amelyben a nyomás fokozatosan nő. A kikapcsolási nyomás elérésekor a nyomáskapcsoló kikapcsolja a szivattyú motorját.
Újbóli csapnyitáskor először a tartályban lévő nyomás préseli a vizet a nyomócsőbe, miközben csökken a tartály belső nyomása.
A bekapcsolási nyomást elérve a nyomáskapcsoló a szivattyút bekapcsolja. A jellemzően 20 literes tartályokból 1,5 – 3 liter víz kinyerésére van lehetőség a szivattyú beindulása előtt.

A házi vízellátó tartályában használat közben kondenzvíz keletkezik, amely onnan tömített nyomástároló edény lévén nem tud távozni. Emiatt a porfestett tartályú kivitelek idővel korrodálódnak, a rozsdamentes tartályú kivitelek lényegesen hosszabb élettartamúak.



A felszíni üzemre tervezett szivattyúk nem merülnek (nem is merülhetnek) be a vízbe, hanem a felszínre telepítve üzemelnek. Szívócsövön szívják fel a vizet, majd nyomócsövön továbbítják azt. Nagyon fontos alapelv, hogy a szívócső végére egy visszacsapó szelepet (lábszelepet) kell szerelni, hogy a szivattyút üzembe helyezéshez fel tudjuk tölteni a szállítandó folyadékkal, valamint az, hogy a szívócsőnek abszolút tömítettnek kell lennie.

Tömítetlen szívócsövön a szivattyú levegőt is szív, amely jelentősen csökkenti teljesítményét, szélsőséges esetben meg is hiúsulhat a víz felszívása. Tömítetlen szívócső esetén a szivattyú minden kikapcsolását követően kifolyik a víz a szivattyúból és a szívócsőből is, lehetetlenné téve annak következő sima beindítását. A szívócső  merevfalú cső kell legyen, vagy pedig összeroppanás ellen védett úgynevezett bordás merevítésű cső.

Ellenkező esetben pl. hagyományos locsolótömlő alkalmazásakor a szivattyú szívóhatása összelapítja azt, lehetetlenné téve a víz felszívását. Mivel a felszíni légnyomás kb. 1 bar - ami mint tudjuk 10 méter vízoszlop nyomásának felel meg - ezért elméletileg sem lehet a vizet 10 méternél mélyebbről felszívni. Itt, mint a merülő szivattyúknál is igaz az, hogy e tekintetben nem a kút mélysége az irányadó, hanem a víz szintje a szivattyú szívócsonkjától. A gyakorlati szívóképesség jellemzően a Jet rendszerű szivattyúk esetében 8-9 méter, míg a hagyományos felépítésű szivattyúknál 7 – 7,5 méter.

Ha a szivattyú használata során a vízkivétel nagyobb, mint a kút vízhozama, akkor a vízszint folyamatosan csökkenni fog, és főleg csőkutaknál könnyen túllépheti a maximális szívómélységet. Ekkor a folyadékszállítás leáll. Ezt tapasztalva a vízkivételt azonnal csökkenteni vagy szüneteltetni kell.

A felszíni szivattyúk szállítómagassága mindig a szívómélység és a nyomómagasság összege, tehát a szivattyú által ténylegesen áthidalt szintkülönbség. Ha egy szivattyú maximális szállítómagassági adata például 42 méter, akkor, ha 8 méter mélyről szívja a vizet, a felszíntől csak 34 méter magasra képes emelni azt. Mivel 10 méter vízoszlop magasság kb. 1 bar nyomásnak felel meg, a példában említett adatú szivattyú végnyomása ebben az esetben 3,4 bar lesz, melyet még az alábbiakban részletezett csőellenállás tovább csökkent.

Szót kell ejteni a szivattyúk teljesítményét befolyásoló igen lényeges tényezőről. Mint azt már tudjuk, a szivattyúk a vizet csövön továbbítják.

Nem mindegy azonban, hogy ez a cső milyen átmérőjű. A csőellenállás annál nagyobb, minél kisebb a cső átmérője, hiszen ugyanaz a vízmennyiség a kisebb keresztmetszetű csövön nagyobb sebességgel kell, hogy áramoljon, az ellenállás pedig a sebesség négyzetével nő.

Általános tapasztalat, hogy óránként egy köbméter víz szállítása esetén az 1"-os cső hosszának (a vízszintesen fekvő részének is) 2%-a emelőmagasságnak minősül. 3/4"-os cső esetében ez 8%, míg 1/2"-os vezeték esetén 40%.

Összehasunlításul vizsgáljuk meg a fenntieket 3 példán keresztül:

  • 50 m 1"-os cső ellenállása óránként 1m3 víz szállításával számolva 2%, azaz 1 méter emelőmagasságnyi. Ezt a legtöbb szivattyú szinte észre sem veszi.
  • 3/4"–os 50 méteres csőnél az ellenállása 8%, ami 4 métert tesz ki, mely még mindig nem jelentős terhelés egy szivattyúnak sem.
  • 1/2"-os cső 50 méteres cső ellenállása már 40% lesz, ami 20 méter emelőmagasságnak számít, és ha ezt a csövet egy 7 méter szállítómagasságú merülő szivattyúhoz csatlakoztatjuk, akkor a víznek a cső végén sem nyomása nem lesz, sem számottevő folyadékszállításra nem számíthatunk, a víz éppen csak csordogál a cső végén.
A csőellenállás ismeretében hasonló számítás végezhető, amikor arra vagyunk kíváncsiak, hogy a szivattyú vízszintesen milyen messzire képes elszállítani a folyadékot.

A felszíni szivattyúkat az első üzembe helyezés előtt teljesen fel kell tölteni vízzel, és csak ezt követően szabad és lehet beindítani. A felszíni szivattyúk nem járhatnak szárazon, nem járhatnak tartósan teljesen elzárt csap mellett és nem fagyhatnak be. Az önfelszívó képesség a felszíni szivattyúknál azt jelenti, hogy amennyiben a szivattyúház tele van vízzel, akkor a szívócsőből kb. 2 m mélységből képes a vizet felszívni. Ez elsősorban gáztartalmú kutak esetében fontos tulajdonság, ahol a szívócsőben lévő vízből gáz válhat ki, és légdugót képezhet a szívócső tetején. A szivattyúk motorja a hálózati dugó bedugásával vagy hálózati kapcsolóval indítható el. Ha a szállított folyadékban homok, vagy egyéb csiszolóanyag hatású szennyeződés van, az jelentősen csökkenti a szivattyú élettartamát. A felsorolt hibákból eredő meghibásodások nem javíthatók garanciában.

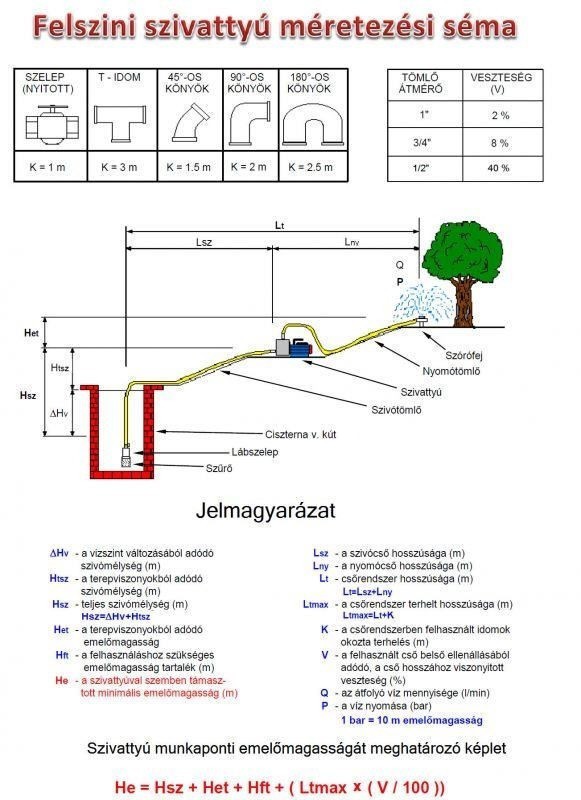

A felszíni szivattyúk méretezéséhez szükséges számítások:

(Kattintson a képre a nagyításhoz) Felszini szivattyú méretezési séma

  • Erős szívóhatás és hatékony vízfolyás a beépített Venturi-rendszerrel
  • Szennyeződésmentes víz a beépített, extra nagy, szabadalmaztatott XXL előszűrőnek köszönhetően
  • Tartósan tömör és hosszú élettartamú az axiális tengely kerámiatömítése révén
  • Hatékony munkavégzés alacsony kapcsolási gyakoriság mellett a szivattyú hidraulikájának nagy hatásfoka miatt
  • Teljesen automatikus, innovatív kivitelű házi vízellátás
  • Rozsdamentes anyagok használata minden vízvezető alkatrész esetében



Elérhetőség
raktáron
Központi raktárkészlet
5 db
Külső raktárkészlet
alacsony készlet
Szállítási idő
1 munkanap
Kiszállítás dátuma
2023.06.12
Szállítási költség
ingyenes
Cikkszám
113798
RRP: 79 900 Ft
73 900 Ft
Részletek

Kertes házban, nyaralóban, de akár az otthonunkban is, bizony rendkívül hasznos lehet egy jól megválasztott házi vízellátó, igazán sokoldalúan kihasználható, sőt a nem is túl drága készülékkel és sok pénzt takaríthatunk meg.

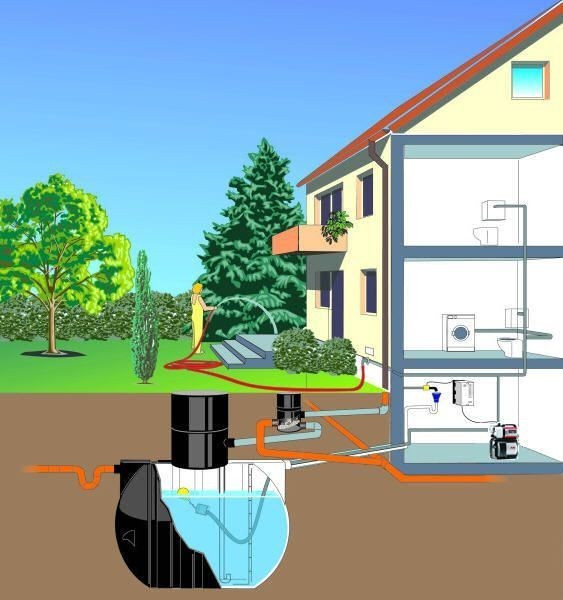

A kutakból vagy esővíztárolókból kinyert vizet bakteriológiai, vagy kémiai összetételük miatt ivóvízként nem használjuk (ennek következményeként fürdéshez, mosogatáshoz, főzéshez sem), viszont tökéletesen megfelelnek a mosáshoz, a WC-öblítéshez, és természetesen öntözéshez is.
Elsősorban ezekhez a felhasználásokhoz ajánljuk az AL-KO házi vízellátóit, de megfelelő vízminőség esetén a vezetékes víz pótlására is alkalmasak egy családi ház méretében.

A házi vízellátókat az különbözeti meg a szivattyúktól, hogy azok üzeme a vízfelhasználásnak megfelelően automatizált.
A házi vízellátó egy a kerti szivattyúkkal teljesen megegyező szivattyú egységből, egy 20-24 l-es nyomásálló tartályból, és ezekhez kapcsolódó nyomásmérő-vezérlő egységből áll.
Olyan ez, mint egy nagy vízmű kicsinyített változata, amely automatikusan biztosítja a kívánt nyomású vízellátást a fent említett feladatokhoz.
Ha a tartályban a fogyasztás miatt a beállított érték alá csökken a nyomás, akkor az automata kapcsolja a szivattyút, és az biztosítja a megfelelő vízmennyiséget, víznyomást.


A kútvizek gyakran tartalmaznak szennyezőanyagot (pl.homok) ami nem szerencsés, ha szivattyúba majd onnan a vízvezetékrendszerbe kerül.
A homok mennyiségtől függően előbb vagy utóbb károsíthatja a szivattyút, de nem éppen üdítő látvány a homokkal feltöltődött WC tartály vagy bojler szétszerelt látványa sem.

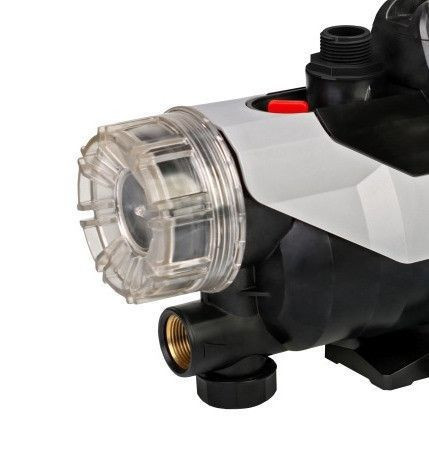

A homok kivédésére az AL-KO a HW 3600 EASY típusnál beépít egy előszűrőt mely 60 mikronos szemcsenagyság felett kiszűri a szennyeződéseket, így a homokot is.
Ha jelentős mértékben " homokol" a kút, akkor bizony még így is sűrűn kell tisztogatni a szűrőt, de legalább a szivattyú és a vízvezetékrendszer védve van.



Adatok
Típus
HW 3600
Termékcsalád
CLASSIC
Termékkategória
EASY
Gyártó
AL-KO
Rendeltetés
házi vízmű
Működési mód
Elektromos - hálózati
Hálózati feszültség
AC 230V/50Hz
Szükséges főbiztosíték
13 A
Teljesítmény
850 W
Motor típusa
1 fázisú aszinkron, állandó segédfázissal
Motor hajtásmódja
direkt
Ivóvízhez használható
Nem
Szivattyú ház anyaga
ABS
Hidraulikus fokozatok száma
1 lépcsős
Max. szívómélység
8 m
Max. emelési magasság
30 m
Max. víznyomás
4 Bar
Max. szállított mennyiség
3 600 liter/óra
Max. folyadék hőmérséklet
35 C°
Szárazonfutás elleni védelem
Nincs
Áramláskapcsoló
Nem

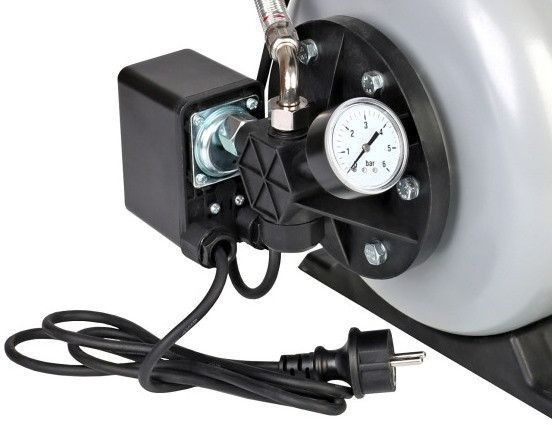

Nyomáskapcsoló
igen
Előszűrő
Beépített
Tartály mérete
17 Liter
Szívóoldali csatlakozómenet
G1"
Nyomoóldali csatlakozó menet
G1"
Nettó terméksúly
12,6 Kg
Jótállás Fogyasztói
3 év
Jótállás Közületi
1 év
Jótállás Ipari használatra
6 hónap (pl. gépkölcsönzés)
Jótállás érvényesíthető
Országos márkaszerviz hálózatnál és a forgalmazónál is.
Készülék használati útmutatója
Szállított tartozékok
Kezelési útmutató
Származási hely
P.R.C.
